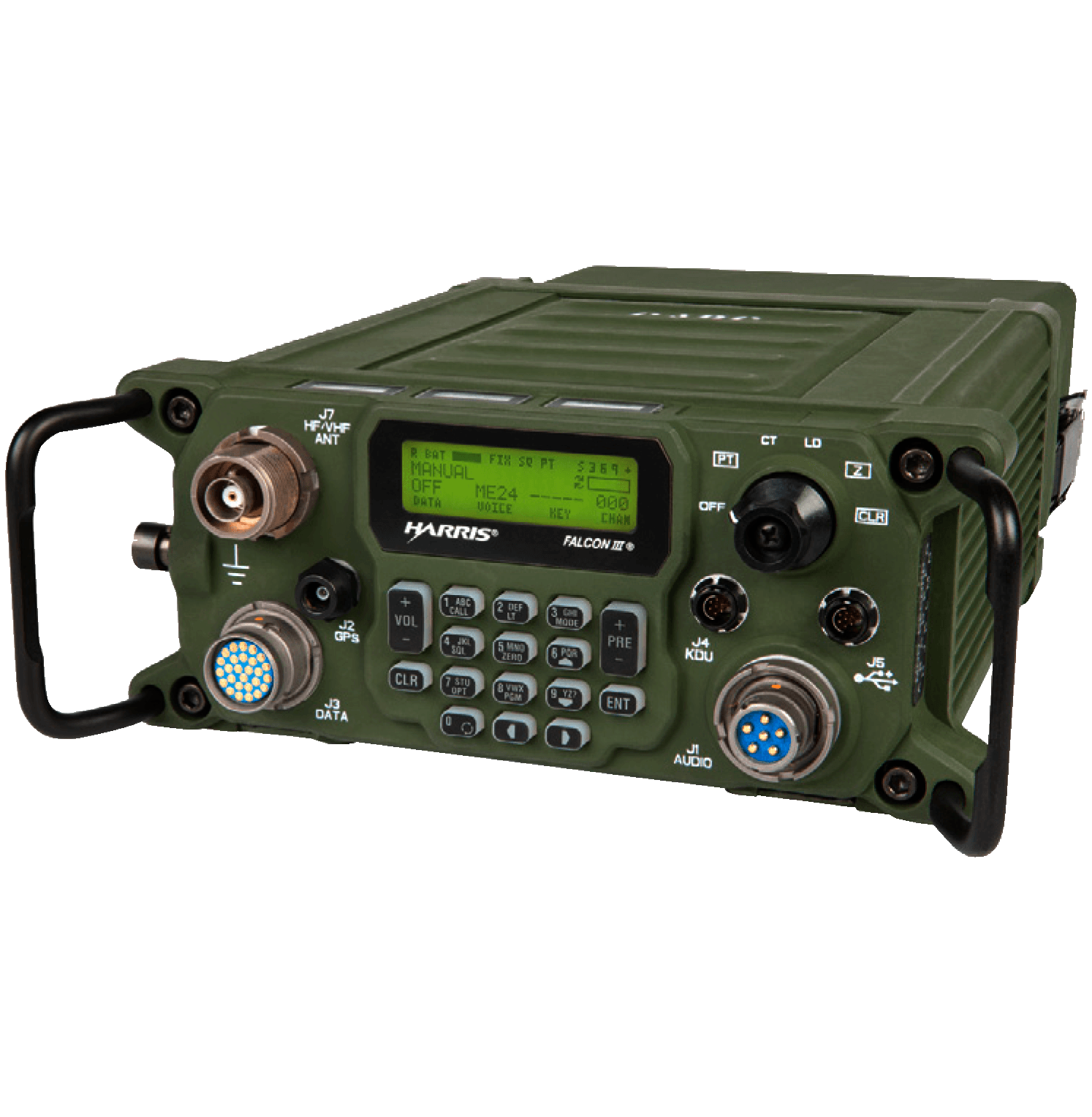

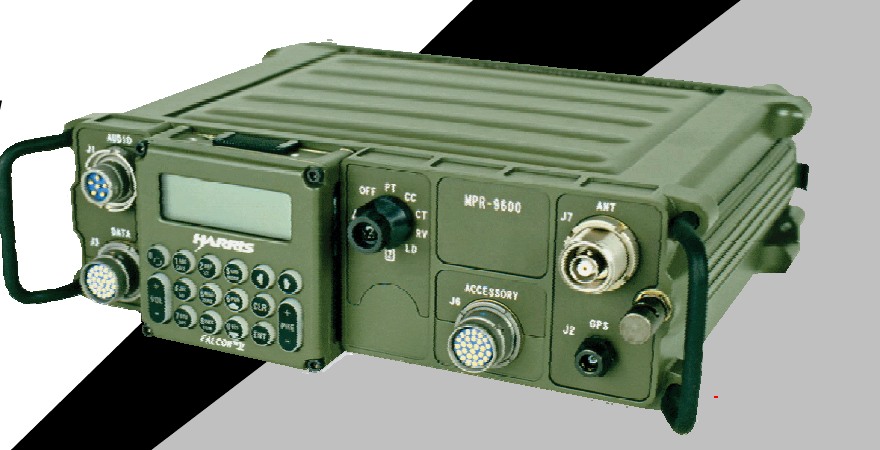

Радіостанції HARRIS КХ RF-7800H-MP / MPR-9600-MP

Призначення

RF-7800H-MP Falcon III і MPR-9600-MP Falcon II призначені для надійного телефонного зв'язку та передавання даних у радіонапрямку або радіомережі. Радіостанції можуть працювати в переносному, мобільному на автошасі та стаціонарному варіантах.

Обидві моделі належать до сімейства Falcon, підтримують захищений зв'язок і роботу в складних умовах. RF-7800H-MP має ширший діапазон частот і додаткові можливості, яких немає у MPR-9600-MP.

Види модуляції

Модуляція визначає, як голос або інший низькочастотний сигнал змінює радіочастотну несучу. Передавач і приймач повинні використовувати однаковий вид модуляції, інакше мова буде спотворена або взагалі не відновиться.

USB

Upper Sideband, верхня бокова смуга. Передавач подавляє несучу та нижню бокову смугу, а в ефір передає тільки верхню бокову смугу з мовною інформацією. Приймач відновлює несучу й перетворює сигнал назад у звук. Такий спосіб економить потужність передавача та займає меншу смугу частот, тому USB є основним варіантом телефонної роботи між однотипними КХ радіостанціями HARRIS.

LSB

Lower Sideband, нижня бокова смуга. Працює за тим самим принципом, що й USB, але передається нижня бокова смуга, а верхня та несуча подавляються. На прийманні обов'язково потрібно вибрати LSB. Якщо одна станція працює в USB, а інша в LSB, мова не відтворюватиметься нормально. У навчальному матеріалі LSB пов'язаний переважно з роботою радіоаматорів у КХ діапазоні.

AME

Amplitude Modulation Equivalent. Радіостанція передає несучу разом з однією боковою смугою, створюючи сигнал, який може прийняти звичайний АМ-приймач. Частина потужності витрачається на несучу, тому режим менш енергоефективний за USB, але забезпечує сумісність із радіостанціями старого парку, які не підтримують односмугову роботу з подавленою несучою.

CW

Continuous Wave, телеграфія. Під час натискання телеграфного ключа радіостанція вмикає несучу, а під час відпускання вимикає її. Послідовності коротких і довгих імпульсів утворюють знаки азбуки Морзе. CW потребує вузької смуги приймання і дає змогу розпізнавати сигнал за слабкого або зашумленого каналу.

FM

Frequency Modulation, частотна модуляція. Голос змінює миттєву частоту несучої, тоді як її амплітуда залишається майже сталою. FM краще протидіє амплітудним шумам, але потребує ширшої смуги, тому застосовується для зв'язку між однотипними станціями в УКХ діапазоні. Режим доступний у RF-7800H-MP і відсутній у MPR-9600-MP.

Не плутати: модуляція визначає спосіб перенесення сигналу радіоканалом; вокодер перетворює мову на цифровий потік; модем перетворює цифрові дані на сигнал, придатний для передавання каналом.

Режими роботи

Допустима різниця часу

ALE

• Сканує набір до 100 частот і вибирає найкращу для зв'язку в поточний момент.
• Аналізує канал за допомогою FSK (Frequency Shift Keying).
• Перевірка однієї частоти займає близько 12 секунд.

3G за STANAG 4538

3G є розвитком ALE з вищою швидкістю аналізу частот. Замість FSK використовується PSK (Phase Shift Keying), швидкість передавання інформації сягає 2400 біт/с, а аналіз однієї частоти займає близько 3 секунд.

• Link Protection захищає від несанкціонованого доступу.
• ARCS (Automatic Radio Control System) автоматизує встановлення зв'язку та вибір каналу.
• 3G і адаптивний широкосмуговий канал до 24 кГц програмуються тільки через CPA (Communications Programming Application).
• Для роботи потрібна синхронізація часу. Її отримують через GPS або вводять вручну.
• Різниця часу між станціями не повинна перевищувати 7 хвилин.

LDV: Last Ditch Voice

LDV - голосове повідомлення «останньої надії» для дуже низької якості каналу, коли за SNR приблизно від -3 до 0 дБ звичайний голос може не проходити. LDV передається тільки в режимі 3G.

• ARQ (Automatic Repeat reQuest) забезпечує передавання повідомлення без помилок.
• Прийняте повідомлення відтворюється одразу та записується для повторного прослуховування.
• У пам'яті зберігається лише одне, останнє прийняте повідомлення.
• Параметри LDV зазвичай залишають зі стандартними значеннями.

HOP: псевдовипадковий перескок частоти

У HOP передавач швидко змінює робочу частоту за заданим алгоритмом, що ускладнює виявлення робочих субчастот і постановку навмисної радіозавади. Синхронізацію виконують вручну або автоматично, а різниця часу між станціями не повинна перевищувати 90 секунд.

Перескок відбувається в смузі навколо центральної частоти з кроком 5 кГц.

Потужність передавача

У КХ діапазоні RF-7800H-MP забезпечує до 20 Вт, а під час роботи в УКХ діапазоні - до 10 Вт.

Модеми

RF-7800H-MP передає широкосмугові дані у смузі 3-24 кГц зі швидкістю до 120 кбіт/с.

Вокодери

Порівняння RF-7800H-MP і MPR-9600-MP

Головна відмінність: RF-7800H-MP має ширший діапазон, підтримує 3G/3G+, широкосмугові модеми, додаткові вокодери, AES та Ethernet. MPR-9600-MP зберігає базові КХ-режими, модеми й вокодери Falcon II.

Скорочення: USB - Upper Sideband; LSB - Lower Sideband; AME - Amplitude Modulation Equivalent; CW - Continuous Wave; FM - Frequency Modulation; AES - Advanced Encryption Standard; PPP - Point-to-Point Protocol.

Шифрування, дані, живлення і захищеність

• Citadel-128 підтримують обидві моделі; AES-128/256 доступне у RF-7800H-MP.
• Вбудований GPS визначає місцеположення та може автоматично передавати координати.
• PPP підтримують обидві моделі; Ethernet доступний у RF-7800H-MP.
• Живлення: акумуляторна BB-2590/U Li-ion 24 В, 7,5 А·год або незаряджувана BA-5390/U Li-MnO2 24 В, 11,2 А·год.
• Робоча напруга: 21,5-32 В, номінально 26 В.
• Температурний діапазон: від -40 до +71 °C.
• Допускається занурення у воду на глибину до 1 м; обладнання розраховане на вібрації наземної тактичної експлуатації.

Основний комплект RF-7800H-MP

• блок радіостанції та акумуляторний блок;
• мікротелефонна гарнітура H-250/U;
• BB-2590/U Li-ion або BA-5390/U Li-MnO2;
• GPS-антена та система заземлення;
• штирьова антена OE-505;
• диполь RF-1940-AT001 та адаптер диполя;
• USB-кабель для програмування і передавання даних;
• програмне забезпечення та зарядна база.

Роз'єми

На задній панелі також розташоване гніздо батарейки HUB для BIOS радіостанції.

Перемикач і клавіатура

Положення перемикача

OFF

Радіостанція вимкнена.

Z

Увімкнення в режимі стирання запрограмованих параметрів.

LD

Режим технічного обслуговування працівниками HARRIS.

CT

Режим засекреченого зв'язку.

PT

Відкритий режим.

CLR

Вимкнення для довготривалого зберігання.

Основні кнопки

• 1 CALL: виклик ALE, синхронізаційний виклик 3G або синхронізація HOP.
• 2 LT: яскравість дисплея. 3 MODE: вибір FIX, ALE, 3G або HOP.
• +/- VOL: гучність. +/- PRE: вибір запрограмованих каналів.
• 4 SQL: шумоподавлювач. 7 OPT: опції меню. 8 PGM: програмування.
• CLR: крок назад. ENT: підтвердження вводу. Кнопка 0 показує продовження екрана.
• Стрілки переміщують курсор меню, кнопки 6 і 9 змінюють параметри.

Підготовка до роботи

1. Підключити акумуляторну батарею BB-2590/U Li-ion.
2. Підключити антену.
3. Підключити GPS-антену.
4. Підключити мікротелефонну гарнітуру H-250/U.
5. За можливості обладнати систему заземлення.
6. Увімкнути радіостанцію, встановивши перемикач у положення PT.

Після завантаження повідомлення DEFAULT PASSWORD DETECTED означає, що код користувача не задано.

Вбудоване тестування

1. BIT / SYSTEM: перевірка системи. Успішне завершення позначається повідомленням PASSED.
2. BATTERY: перевірка акумулятора, напруги та стану батарейки HUB, а також оцінка залишкового ресурсу.
3. VSWR: перевірка підсилювача потужності та КСХ антени на робочій частоті.

Для справного підсилювача показана вихідна потужність має бути більшою за 0. Нормальний КСХ у матеріалі: 1,0-1,9. Якщо з'являється VSWR TEST FAILED, потрібно перевірити підключення та цілісність антени, за потреби замінити її.
