Радіостанція HARRIS RF-7850M-HH / RF-7800V-HH

Призначення і можливості

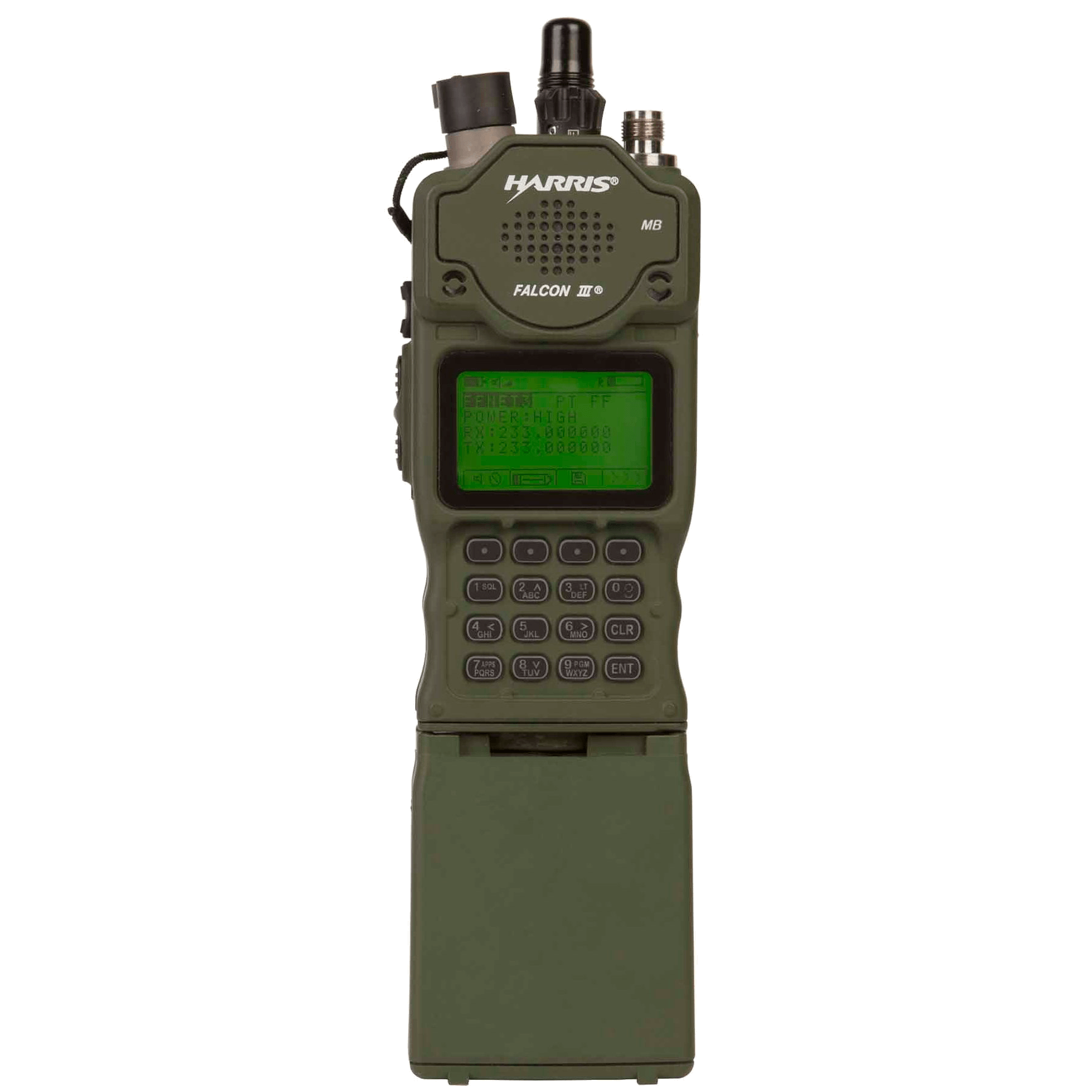

Портативна радіостанція RF-7850M-HH / RF-7800V-HH забезпечує радіозв'язок в УКХ діапазоні для тактичної ланки управління. Вона підтримує голос і дані, відкриту та захищену роботу, аналогові й цифрові сигнали, фіксовані частоти та режими псевдовипадкового перестроювання робочої частоти.

Вбудований GPS використовується для визначення позиції та синхронізації режимів Quicklook 3, Quicklook Wide і TNW.

До сімейства також належать возимі варіанти RF-7850M-V501 / V511 і RF-7800V-V501 / V511. У радіостанцію можна запрограмувати 25 мереж, з яких 13 доступні безпосередньо перемикачем.

MACA2 запобігає колізіям під час багатостанційного обміну даними: перед передаванням пакета станція запитує готовність адресата, отримує підтвердження, а інші станції тимчасово звільняють канал. Голос і дані можуть використовувати один канал, але надто довге утримання PTT може спричинити втрату даних.

Модуляції та сигнали

Вокодери

Вокодер перетворює голос на цифровий потік і назад. У навчальному матеріалі для обох моделей наведено два типи:

MELP

Mixed Excitation Linear Prediction - цифрова телефонія зі швидкістю 2400 біт/с.

CVSD

Continuously Variable Slope Delta Modulation - цифрова телефонія зі швидкістю 16000 біт/с.

Режими роботи

Порівняння доступних мереж

Термінологія CWR: stage - ретрансляторний вузол або точка доступу до IP-магістралі, а outstation - абонентська радіостанція. Коли абонент переходить у зону покриття іншого вузла, радіостанція автоматично реєструється на доступному новому вузлі, зберігаючи доступ до мережі.

Скорочення: MACA - Multiple Access with Collision Avoidance; PTT - Push-to-Talk; TOD - Time of Day; GPS - Global Positioning System; FCS - Free Channel Search; TDMA - Time Division Multiple Access; MANET - Mobile Ad Hoc Network; IP - Internet Protocol; Rx - Receive; Tx - Transmit.

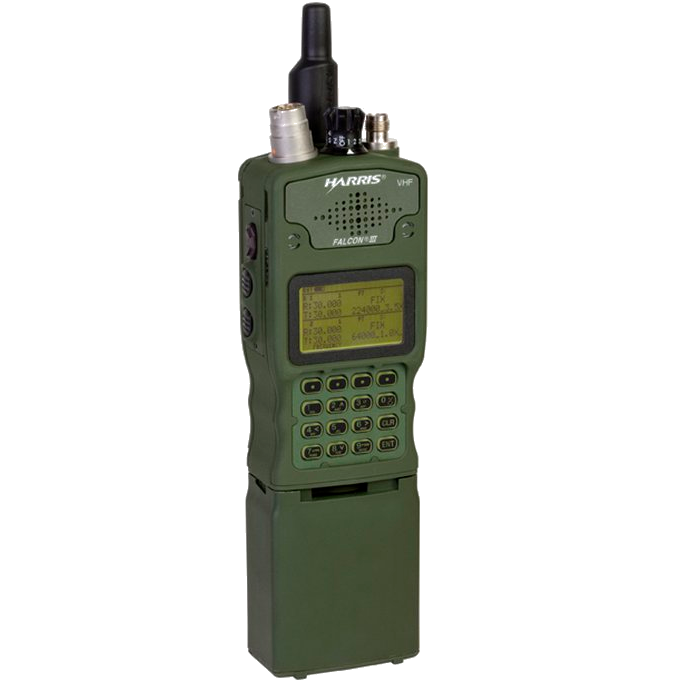

Порівняння RF-7850M-HH і RF-7800V-HH

Головна відмінність: RF-7850M-HH працює до 512 МГц, тому підтримує високочастотні можливості ANW2C, STC, AM і ASK. RF-7800V-HH обмежена діапазоном до 108 МГц. Базові мережі, вокодери та органи керування в них спільні.

Числові характеристики

Примітка щодо температури: таблиця специфікацій посібника для радіостанції загалом наводить -30...+60 °C, а навчальна презентація окремо вказує для комплекту з батареєю -20...+60 °C.

Потужність передавача

Комплект і підготовка до роботи

Комплект

• прийомопередавач;
• інструкція;
• АКБ;
• програмне забезпечення;
• GPS-антена;
• коротка стрічкова антена 30 см або довга стрічкова антена 120 см;
• виносна штирьова антена;
• заглушка;
• кабелі 0,3 м і 1,2 м за варіантом комплектації.

Зарядний пристрій

• розрахований на дві батареї;
• оранжевий індикатор - батарея заряджається;
• зелений індикатор - батарея заряджена;
• червоний індикатор - проблема з АКБ.

Підготовка

1. Встановити органи керування у вихідне положення, перемикач - у положення OFF.
2. Перевірити високочастотні роз'єми радіостанції та антени: без механічних пошкоджень, стружки чи сміття.
3. При використанні внутрішнього GPS перевірити чистоту роз'ємів і прикрутити GPS-антену.
4. Під кутом встановити батарею до упору й зафіксувати її поворотом відносно трансивера.
5. Підняти й повернути перемикач з OFF у потрібне положення 1-13.
6. Переконатися, що немає індикації несправності, а індикатор АКБ показує достатній заряд.

Перед виходом у зв'язок

• Радіостанція має бути заздалегідь запрограмована через CPA, передню панель або Web UI.
• Перевірити тип мережі, назву мережі, PT/CT, рівень потужності, RX/TX частоти або hopset, вокодер і швидкість.
• У режимі CT мають бути завантажені відповідні COMSEC-ключі; для Quicklook 3 і Quicklook Wide також потрібні TRANSEC key та Network ID.
• Для економії АКБ передавати лише за потреби й застосовувати найнижчу потужність, достатню для стійкого зв'язку.

Зберігання

Зберігати радіостанцію у захищеному місці. АКБ зберігати в чистому, сухому, вентильованому приміщенні за температури нижче +21 °C.

Органи керування

Клавіатура

• Екранні клавіші виконують функції згідно з підписами на дисплеї.
• [APPS] - прикладне меню, [PGM] - меню програмування, [SQL] - шумоподавлення, [LT] - підсвітка.
• [ENT] - введення або зміна підсвіченого поля; [CLR] - повернення на рівень вище або скидання поля.
• Стрілки переміщують курсор; екранна DEL видаляє літеру, CLR очищає поле.
• Блокування передньої панелі - екранна клавіша LOCK; розблокування - швидко натиснути [CLR] 5 разів.

Практичні функції

ZEROIZE

• Викликається екранною клавішею ZERO або положенням перемикача Z.
• Екранна команда дозволяє вибрати ALL, CONFIG або FILESYSTEM і потребує підтвердження.
• Положення Z очищує всі запрограмовані змінні, включно з ключами шифрування та даними користувача. Це незворотна оперативна дія, а не звичайне вимкнення.

Сканування каналів

• Працює лише для Fixed Frequency; список може містити до 25 мереж.
• Недоступне у режимах ППРЧ і в мережах з Legacy MACA або MACA2.
• Для надійного CT-сканування рекомендовано не більше п'яти мереж плюс одна пріоритетна RX-мережа та довга преамбула ROBUST.
• Режими сканування: inactive, manual, automatic; за Dual PTT доступний Dual PTT Scan.

Hopset і Lockset

• Hopset - заздалегідь визначений набір частот, між якими радіостанція швидко перемикається під час передавання і приймання.
• Lockset - діапазон або набір частот, заборонених для використання під час ППРЧ через місцеві обмеження чи оперативні причини.

Black Repeater

• Окрема радіостанція може працювати як ретранслятор Black Repeater.
• Лише одна станція в мережі FF/LOS або QL може бути ретранслятором.
• Призначення - розширення радіусу дії мережі.
• Ретранслятор працює в режимі PT без ключів шифрування, може бути без нагляду, не розшифровує інформацію, а передає її в зашифрованому вигляді.
• Для налаштування: Advanced у Network Information, Retransmit = Enabled, Retransmit Mode = Simple або Advanced, Channel Access = None, Black Repeater = Enabled.

Dual PTT

Функція дає можливість працювати з двома мережами FIX через дві тангенти, якщо вимкнена MACA. На екзамені важливо прив'язати Dual PTT саме до режиму Fixed Frequency і одночасної роботи у двох мережах.

KDU / КДП та інтерфейсні екрани

• Презентація показує роботу з KDU/КДП, вебінтерфейсом, меню та екранними символами.
• Окремо виділені екрани тесту системи, налаштування часу й дати, перегляду статичної IP-адреси, ID та імені радіостанції.
• Є блок із завантаженням конфігурації з флеш-накопичувача.
• Для практики потрібно впізнавати призначення пунктів меню: Navigation, Messages, Alerts, Voice Mail, PTT to Record, Reports.

Доступ, самотестування та обслуговування

Рівні користувача

Доступні екрани й меню залежать від рівня. Параметр KEEP LOGIN зберігає вхід після циклу живлення і потребує щонайменше рівня 2.

Built-In Test (BIT)

• Меню: [APPS] > BUILT IN TEST.
• Інтерактивні тести перевіряють підсвітку, LCD, клавіатуру, перемикач, мікрофони та гучномовці.
• Неінтерактивні тести перевіряють криптомодуль, передню панель, GPS, DSP, RAM, файлову систему, синтезатор, USB, VAA та інші внутрішні вузли.
• RUN ALL запускає всі неінтерактивні тести; результати показують кількість пройдених і невдалих перевірок.

Профілактика і реакція на несправність

• Щодня під час експлуатації виконувати Self Test.
• Щотижня оглядати антену, роз'єми та захисні кришки; тримати обладнання чистим, сухим і без пилу.
• Після прісної або солоної води від'єднати АКБ, промити чистою прісною водою і повністю витерти м'якою тканиною. Не сушити нагріванням.
• Fault зберігається після перезапуску й очищується вручну; Warning вказує на помилку експлуатації, наприклад відсутній ключ або низький заряд.
• Якщо BIT виявив несправність, з'являється постійний fault або робота помітно погіршилась, потрібне технічне обслуговування відповідного рівня.
